偏硅酸鈉的生產(chǎn)工藝流程根據(jù)產(chǎn)品形態(tài)（如無水、五水、九水合物）和生產(chǎn)規(guī)模的不同，主要采用水玻璃法或石英砂法，并結(jié)合結(jié)晶、干燥、造粒等關(guān)鍵步驟。目前工業(yè)上以水溶液結(jié)晶法為主流工藝，具備能耗低、產(chǎn)品質(zhì)量穩(wěn)定、適合連續(xù)化生產(chǎn)等優(yōu)勢。
　　一、主流生產(chǎn)工藝流程（以五水偏硅酸鈉為例）
　　原料準(zhǔn)備與配比
　　使用工業(yè)級水玻璃（硅酸鈉溶液）和液堿（NaOH）為主要原料，要求水玻璃中SiO?含量≥26%，Na?O≥8.2%，液堿濃度為30%-50%。根據(jù)目標(biāo)產(chǎn)品的模數(shù)（SiO?:Na?O摩爾比=1.0左右），精確計算并混合原料。
　　調(diào)模與反應(yīng)
　　將水玻璃與液堿在反應(yīng)釜中攪拌混合，調(diào)節(jié)至模數(shù)0.98~1.03，在80–100℃下反應(yīng)30–60分鐘，使體系充分均質(zhì)化。此過程可去除部分雜質(zhì)并優(yōu)化結(jié)晶性能。
　　蒸發(fā)濃縮
　　反應(yīng)液升溫至110–120℃，通過外循環(huán)蒸發(fā)器濃縮至波美度55–59（密度約1.7 g/cm3），達到過飽和狀態(tài)，為結(jié)晶做準(zhǔn)備。
　　結(jié)晶
　　濃縮液進入結(jié)晶器，緩慢冷卻（五水偏硅酸鈉控制在25℃左右，九水物則需5–10℃），加入晶種誘導(dǎo)結(jié)晶。結(jié)晶時間通常為8–48小時，采用程序降溫確保晶體均勻生長。
　　母液循環(huán)法：離心分離后的母液返回系統(tǒng)重復(fù)使用，提高原料利用率。
　　全結(jié)晶法：溶液完全固化，無母液產(chǎn)生，適用于高純度產(chǎn)品生產(chǎn)。
　　固液分離與干燥
　　結(jié)晶后物料經(jīng)離心機脫水，得到含濕固體，再通過沸騰干燥機或閃蒸干燥機進行干燥。
　　沸騰干燥機利用熱空氣流化物料，干燥均勻、效率高，適用于顆粒狀產(chǎn)品。
　　閃蒸干燥機適合膏狀或粘性物料，可在數(shù)秒內(nèi)完成干燥，防止結(jié)塊。
　　造粒與包裝
　　根據(jù)客戶需求，可采用不同造粒工藝：
　　一次造粒法：物料在造粒塔內(nèi)噴霧成球形顆粒，流動性好、無粉塵，適合大規(guī)模連續(xù)生產(chǎn)。
　　結(jié)晶粉碎法：將大塊結(jié)晶破碎、研磨成粉狀或不規(guī)則顆粒，投資小但易產(chǎn)生粉塵。
　　成品經(jīng)篩分、檢斤后，由自動包裝機密封包裝，碼垛入庫。

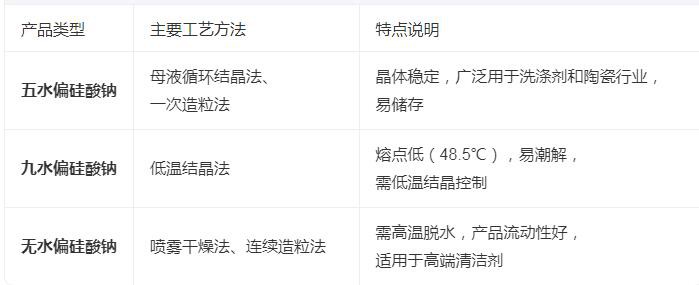

　　二、不同水合物的工藝差異

　　三、關(guān)鍵控制參數(shù)
　　模數(shù)控制：須精確維持在1.0±0.05，影響產(chǎn)品溶解性和去污能力。
　　水分含量：成品水分≤5%，防止吸潮結(jié)塊。
　　重金屬限量：鉛、砷等需符合GB/T 29680-2013標(biāo)準(zhǔn)，保障環(huán)保安全。
